第30回 SDNで「俺々ネットワーク機器」の楽しみを (中井悦司) 2013年10月

はじめに

 前回の予告通り、先日は「VYATTA USERS MEETING Autumn 2013」に参加してきました。製品ベンダとユーザ企業、それぞれの立場での発表があり、充実した内容のイベントでした。ちなみに、「Vyatta」は、仮想アプライアンス形式のルータ製品です。しかしながら、実際の発表では、予想通り(?)Vyattaの話題に加えて、いわゆるSDNに関する話題も多数ありました。
 そこで、筆者からは、「SDN界隈の用語・考え方をざっくりまとめます」と題して、SDNの基本情報を整理して解説しました。SDNでは独特の用語が登場するので、「言葉は知っているけど、実際の意味はよく分からなかった」という方も多かったようで、好評な結果となりました。興味のある方は[発表資料]を参照ください。

集中管理はSDNの本質?

 当日、SDNに関連する発表の中で、特に興味を引いたのが、VMware社とMidokura社の発表でした(*1)(*2)。一般にSDNでは、図1(上図)のように単一のコントローラで複数のネットワーク機器を集中管理すると考えられます。しかしながら、ネットワークの規模が大きくなると、単一のコントローラがボトルネックになるなどの問題が発生します。
 そこで、どちらの会社も「複数のコントローラを分散配置する」という手法を説明していました。特に、Midokura社の資料では、かなり具体的なアーキテクチャの説明がなされています。あえて単純化すると、図1(下図)のようになります。
 仮想スイッチが動作するそれぞれのサーバ上に、コントローラ機能を提供する「エージェント」を配置することで、コントローラ機能の負荷分散を図っています。それぞれのエージェントは、共通のデータベースから仮想ネットワークの構成情報を取得して動作します。

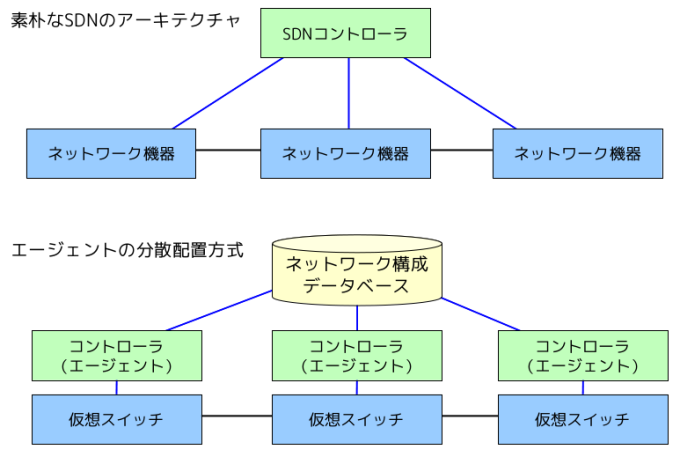

fig01

図1 素朴なSDNのアーキテクチャと分散配置アーキテクチャ

 この図を見ていると、「はたしてこれは集中管理なのか、分散管理なのか、どちらなんだろう?」という気分になります。集中管理かどうかは、もはやSDNの本質とは関係ないのかも知れません。

「自作ネットワーク機器」の誕生

 それでは、「集中管理」の他に、SDNを特徴づける要素は無いのでしょうか? 当日、私の発表の中では、図2を紹介させていただきました。

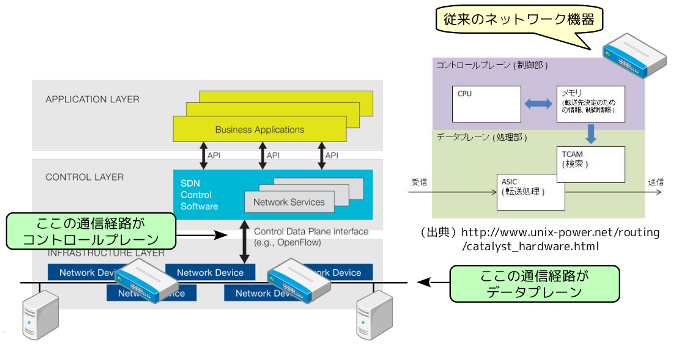

fig02

図2 従来のネットワーク機器とSDNの対比

 SDNでは、コントローラとネットワーク機器の通信経路を「コントロールプレーン」と呼びますが、実は、これは以前からあった言葉です。もともと、1台のネットワーク機器の内部には、ポートからポートへとパケットを受け渡す「データプレーン」と呼ばれる機能と、パケットごとにどのポートへ転送するかを計算する「コントロールプレーン」と呼ばれる機能があります。
 つまり、図1の仕組みは、これまで個別のネットワーク機器内部にあった「コントロールプレーン」をサーバ上で稼働するソフトウェアとして、「外だし」にしたものと考えられます。その結果、1つのコントロールプレーンで複数のネットワーク機器を同時管理できるようになったわけです。
 そして、この仕組みは、もう1つ新たな可能性を生み出しました。ネットワーク機器内部のコントロールプレーンは、組込ソフトウェアとして実装されていますので、一般ユーザが自由に変更することはできません。一方、SDNのコントロールプレーンは、一般ユーザが自由に改変して利用することができます。つまり、コントロールプレーンの機能を作りこむことで、さまざまなネットワーク機器を「自作」することができるようになったのです。
 複数のネットワークポートを持つサーバに、Open vSwitchをインストールすれば、簡易的なOpenFlowスイッチとして利用できます。これを自作のOpenFlowコントローラで制御することで、高度な機能を持ったネットワーク製品をエミュレーションすることが可能になります。このように、ユーザ自身が自由に機能を実装できることは、SDNならではの特徴とも言えるでしょう。性能面での限界はありますが、自宅でさまざまなネットワーク機器を自作して楽しむという、新たな趣味が生まれる予感もしています。

次回予告

 つい数日前、大阪で開催されたセミナーで、「インフラエンジニアのこれから」と題した講演を行わせていただきました(*3)(*4)。その中で、オープンソースやパブリッククラウドの活用によって、個人の努力の範囲で身に付けられる技術は、想像以上に広がっていることをお話しました。もしかしたら、ネットワーク技術についても同じことが言えるのかも知れません。
 LinuxやApache HTTPサーバの生い立ちを考えれば、「所詮は趣味の世界・・・」なんて馬鹿にできないことは明らかです。次回は、このセミナーでお話した内容から、いくつかのポイントを抜粋して紹介したいと思います。

参考資料

*1)「ネットワーク仮想化におけるVMwareの取り組み

*2)「MidoNet tech deep-dive

*3)「インフラエンジニアのこれから~第1部・クラウド入門

*4)「インフラエンジニアのこれから~第2部・クラウドに関わるエンジニアのスキル
