第59回 Docker専用のLinux - RHEL Atomic Hostが登場!(パート2) (中井悦司) 2015年1月

はじめに

 前回は、「RHEL Atomic Hostが登場!(パート1)」と題して、「Red Hat Enterprise Linux Atomic Host(RHEL Atomic Host)」のバージョン管理方式を解説しました。今回は、ディスクパーティションの構成とDockerイメージの保存方式について解説を進めます。

RHEL Atomic Hostのディスク構成

 前回説明したように、RHEL Atomic Hostでは、RPMパッケージの個別管理は行わず、ディレクトリーツリーをまるごと切り替えてバージョンアップを行います。この時、RHEL Atomic Host本体が導入されるディスク領域は、かなりコンパクトにおさえられています。筆者の手元の環境では、ルートファイルシステム用のパーティションは3GBです。その他には、スワップ領域とブート領域(/bootファイルシステム)があり、これらを除いた残りのディスク領域は、すべてDockerイメージの保存用に確保されています。

 これらの領域は、論理ボリュームマネージャーで管理されており、次のような論理ボリュームが確認できます。

# lvs
  LV          VG           Attr       LSize  ...
  docker-data rah_atomic01 -wi-ao---- 26.64g
  docker-meta rah_atomic01 -wi-ao---- 36.00m
  root        rah_atomic01 -wi-ao----  3.00g
  swap        rah_atomic01 -wi-ao----  2.03g

 この中にある「docker-data」と「docker-meta」がDockerイメージの保存領域となりますが、実際のイメージはどのような形で保存されているのでしょうか? 実は、「Device Mapper Thin-Provisioning(dm-thin)」という機能で、これらの論理ボリュームの上に、さらに多数の「論理デバイス」が作られるようになっています。この後の図1にあるように、1つのDockerイメージは、1つの「論理デバイス」として保存されます。

Device Mapper Thin-Provisioningの機能

 dm-thinは、ベースとなるデータ用デバイス(今の場合は、論理ボリューム「docker-data」)の上に、任意の数の「論理デバイス」を定義していく機能を提供します。ただし、論理デバイスを定義しただけでは、実際の物理デバイスは消費しません。図1のように、論理デバイスに書き込みがあると、データ用デバイス(ブロックプール)から、一定サイズのブロックを切り出して割り当てていきます。1つのDockerイメージに対して、10GBの論理デバイスが割り当てられますが、実際に書き込みがあった分だけ物理ディスクを消費するので、物理ディスクの使用量が節約されます。論理デバイスに対するブロックの割り当て情報は、別途、メタデータ用デバイス(今の場合は、論理ボリューム「docker-meta」)に記録されます。

fig01

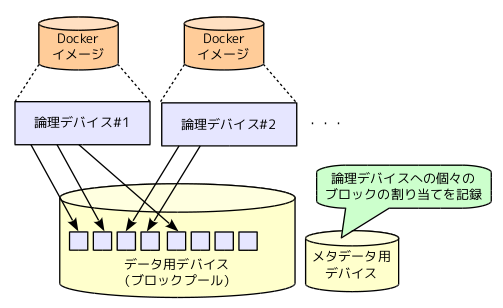

図1 dm-thinによるDockerイメージの管理

 また、Dockerでは、Dockerイメージのスナップショットコピーを多用します。たとえば、CentOS6のDockerイメージを元に、Apache Webサーバー(httpdパッケージ)を導入したイメージを作成する場合を考えます。はじめに、CentOS6のDockerイメージのスナップショットコピーが作成されて、これにhttpdパッケージを追加したものが、Apache WebサーバーのDockerイメージになります。

 Dockerイメージのスナップショットを作成する際は、dm-thinの機能でスナップショットコピーを作成します。そして、dm-thinのスナップショットでは、実際にはデータのコピーは行われません。図2のように新しい論理デバイスを定義して、コピー元の論理デバイスと同じブロックを割り当てます。どちらの論理デバイスも同じブロックを参照しているので、当然ながら、同じ内容が見えることになります。

fig02

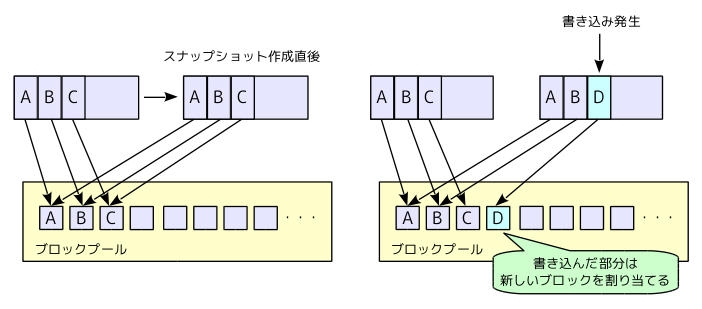

図2 dm-thinによるスナップショットコピーの作成

 その後、どちらかに書き込みが発生すると、その部分にだけ新しいブロックが割り当てられます。つまり、CentOS6のイメージをコピーして、Apache Webサーバーのイメージを作成した場合、CentOS6に含まれる内容は両方のイメージでブロックを共有する形になります。後から追加した、httpdパッケージの保存部分のみが新しいブロックとして割り当てられます。

 この仕組みは、Docker Hubからイメージをダウンロードした場合でも有効です。CentOS6をベースに作成したイメージを複数ダウンロードした場合、内部的には、CentOS6のベースイメージとなる論理デバイスが1つ用意された後に、そのスナップショットコピーに対してそれぞれのイメージの差分が展開されるようになっています。この部分の詳細は、筆者のBlog記事を参考にしてください(*1)。

次回予告

 今回は、RHEL Atomic HostにおけるDockerイメージの保存形式について解説しました。ちなみに、RHEL Atomic Hostを使用せずに、普通のRHEL7/CentOS7にDockerをインストールするとどうなるのでしょうか? この場合は、docker-dataとdocker-metaに相当するディスクイメージファイルが用意されて、これをループバックマウントしたものが使用されます。このディスクイメージファイルは、スパース形式になっているため、論理ボリュームよりも処理性能は劣ります。このあたりは、最初からDocker専用に構成されたRHEL Atomic Hostの優位点と言えるでしょう。

 次回は、RHEL Atomic Hostのパフォーマンスチューニングに利用される「tunedプロファイル」を紹介します。

参考資料

(*1) 「Dockerイメージのレイヤー構造について
