第65回　Flannelが実現するKubernetesの仮想ネットワーク (中井悦司) 2015年4月

はじめに

　前回のコラムでは、VXLANによる仮想ネットワーク、すなわち、「L2 over L3」のオーバーレイネットワークを実現する仕組みを解説しました。この際、VXLANに対応した物理スイッチを使用する前提で説明しましたが、実は、現在のLinuxカーネルには、すでにVXLANの機能が組み込まれています。つまり、特別な物理スイッチを用いずとも、Linuxの機能だけでVXLANを利用することが可能です。

　今回は、LinuxのVXLAN機能を用いてオーバーレイネットワークを実現するツール「Flannel」を紹介します。Flannelは、Dockerのオーケストレーションツールである「Kubernetes」と組み合わせて利用します。

Flannelが構成する仮想ネットワーク

　Kubernetesの環境でFlannelを利用すると、図1のような仮想ネットワークが構成されます。各サーバー（Minion）で起動するコンテナは、オーバーレイで構成された「内部ネットワーク」を介して相互に通信できるようになります。Linux上でVLANを構成すると、「eth0.100」のようなVLANデバイスが用意されるのはご存知かと思います。これと同様に、「flannel.1」というVXLANデバイスが用意されて、このデバイスによってパケットのカプセル化が行われます。

fig01

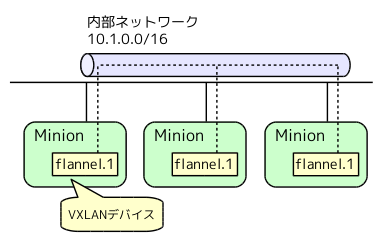

図1 Flannelのネットワーク構成概要

　ただし、Dockerが起動するコンテナは、「docker0」という仮想ブリッジに接続されるために、仮想ブリッジとVXLANデバイスの間を接続する必要があります。Flannelは、ここで少し面白い方法を用います。Linux自身のパケット転送機能を用いて、「docker0」と「flannel.1」の間でパケットを転送します。つまり、図2に示すように、ホストLinuxは、この間を接続する仮想ルーターの役割を担います。（この図にある「PoD」は、Kubernetesが起動するコンテナと考えてください。）

fig02

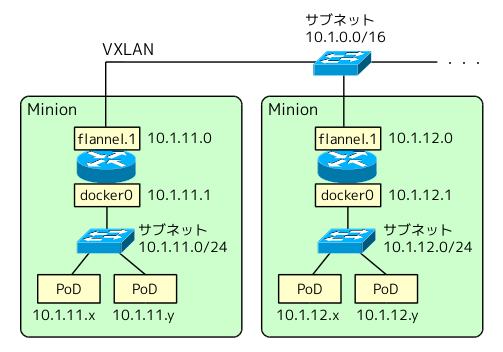

図2 コンテナから見た論理ネットワーク

　したがって、各Minionの「docker0」には、それぞれに異なるサブネットが割り当てられます。そして、物理ネットワーク上には、これらを集約したサブネットがVXLANで用意されます。たとえば、図2の左端のMinionには、次のようなルーティングテーブルが用意されますので、これにより、自身に割り当てられたサブネット宛のパケットは「docker0」に、他のサブネット宛のパケットは「flannel.1」に転送されるようになります。

# ip r
default via 192.168.122.1 dev eth0  proto static  metric 100
10.1.0.0/16 dev flannel.1  proto kernel  scope link  src 10.1.11.0
10.1.11.0/24 dev docker0  proto kernel  scope link  src 10.1.11.1
192.168.122.0/24 dev eth0  proto kernel  scope link  src 192.168.122.101  metric 100

　このようなサブネットの集約は、物理ネットワークの世界ではおなじみですが、それと同じものが仮想ネットワークの世界で再現されているというわけです。クラウドの世界では、ネットワークエンジニアとサーバーエンジニアの境界がなくなるという話はよく聞きますが、このようなネットワーク設計の基礎知識は、誰もが常識として身につけておきたいものです。

　また、今回紹介した、KubernetesとFlannelを組み合わせた環境は、RHEL7.1を用いて構築することが可能です(*1)。一度、実際に環境を構築して、このような仮想ネットワーク構成を自分の目で確かめてみてください。

次回予告

　最近、『ソフトウェアエンジニアのための「機械学習理論」入門』という資料を公開したところ、予想以上のダウンロード数で驚いたことがありました。機械学習に利用できるオープンソースのツールやクラウドサービスが増えていますが、実際にどのような計算をしているかという「中身」までは、なかなか理解が難しいものです。本コラムでも、次回から少し、機械学習について解説をしてみたいと思います。

　なお、次回はゴールデンウィークのため本連載はお休みをいただきます。次は、5月18日ごろに公開の予定です。

参考資料

*1 「RHEL7.1でKubernetesを実体験（構築編）」
