第69回　Dockerのoverlayfsドライバーによる性能向上 (中井悦司) 2015年6月

はじめに

　前回のコラムでは、Dockerのストレージバックエンドの性能比較として、1000個のコンテナーを起動／停止するベンチマークの結果を紹介しました。その中で、オーバーレイ型のファイルシステムを利用した、overlayfsドライバーの性能が優れていることがわかりました。今回は、このoverlayfsドライバーについて解説したいと思います。

overlayfsの仕組み

　overlayfsは、2014年の年末に公開されたLinuxカーネル3.18で正式採用されており、Linuxの標準機能として利用することができます。たとえば、Fedora22では、標準でoverlayfsが利用可能になっています(*1)。

　overlayfsは、「Lowerレイヤー」と呼ばれる既存のディレクトリーの上に、「Upperレイヤー」と呼ばれる新しいディレクトリーを被せた状態で、ファイルシステムをマウントする機能を提供します。次は、「/old」ディレクトリーに「/upper」ディレクトリーを被せて、「/new」ディレクトリーにマウントする例になります。「/work」は、overlayfsが内部的に使用する作業用ディレクトリーです。

# mount -t overlay overlay -o upperdir=/upper,lowerdir=/old,workdir=/work /new

　/newの中を見ると/old同じ内容が見えますが、/newに書き込んだ内容は、上に被せた/upperの方に保存されます。つまり、既存のディレクトリーに透明なビニールシートを被せて読み書きしているようなもので、既存のディレクトリーの内容を破壊することなく、自由に読み書きすることが可能になります。この時、1つのLowerレイヤーに対して、異なるUpperレイヤーを用いて、複数のマウントポイントにマウントすることも可能です。これは、Lowerレイヤーのディレクトリーについて、複数のスナップショットコピーを作成して、同時に読み書きするような使い方になります。

Dockerのoverlayfsドライバー

　Dockerでoverlayfsドライバーを利用すると、ローカルにダウンロードしたDockerイメージは、それぞれ、ディレクトリー「/var/lib/docker/overlay/<イメージID>/root」の下に展開されます。この時、ベースイメージから派生したイメージの場合、ベースイメージに含まれるファイルについては、ベースイメージのディレクトリーにあるファイルへのハードリンクを使用することで、ディスク使用量を削減します。

　そして、ローカルにあるイメージを指定してコンテナーを起動すると、コンテナーに割り当てるファイルシステムは、overlayfsの機能で用意されます。はじめに、指定のイメージを含むディレクトリーをLowerレイヤーとして、コンテナー用のUpperレイヤーを被せてホストLinux上にマウントします。その後、該当のマウントポイントをコンテナーのルートファイルシステムとして割り当てます。同一のイメージから複数のコンテナーを起動する場合は、それぞれのコンテナーに対して、別々のUpperレイヤーが用意されますが、Lowerレイヤーのディレクトリーは同じものを共有する形になります（図1)。

fig01

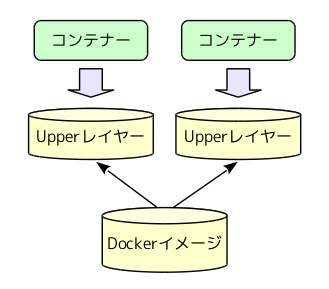

図1 同一のDockerイメージから複数のコンテナーを起動する様子

　それでは、このような仕組みを用いると、なぜ性能が向上するのでしょうか？　これは、ディスクキャッシュの使い方にヒントがあります。同じイメージから複数のコンテナーを起動する場合、Lowerレイヤーに含まれるファイルは、ホストLinux上では同一のファイルになります。そのため、どれか1つのコンテナーからアクセスが発生して、ホストLinuxのディスクキャッシュに読み込まれると、他のコンテナーからアクセスする際は、ディスクキャッシュ上のデータが再利用されます。これにより、物理ディスクへのアクセス回数が減少して、多数のコンテナーが高速に起動するということになります。

　異なるイメージからコンテナーを起動する場合でも、それらのイメージが共通のベースイメージを持っている場合は、同じ効果が得られます。前述のように、ベースイメージに含まれるファイルは、ハードリンクで共有されていますので、やはり、ディスクキャッシュ上のデータが再利用されることになるからです。

　Fedora22では、実際に、Dockerにoverlayfsドライバーを組み合わせて利用することが可能になっています。動作の様子を確認したい方は、参考資料を参照してください(*1)。

次回予告

　来週は、久しぶりに、OpenStack関連のイベントに参加します。私からは、以前のコラムで紹介した、VXLANについてお話をする予定です。次回は、こちらのイベントからの情報をお伝えしたいと思います。

参考資料

*1 「Fedora22でoverlayfsを使う手順」

*2 「Fedora22のDockerでoverlayfsドライバーを利用する手順」
