第114回　Napa：ストリーミングデータのデータウェアハウスシステム（パート1） (中井悦司) 2021年10月

はじめに

　今回からは、2021年に公開された論文「Napa: Powering Scalable Data Warehousing with Robust Query Performance at Google」を元にして、Google社内で利用されている、Napaと呼ばれるデータウェアハウスシステムを紹介していきます。Napaは、さまざまなアプリケーションがリアルタイムに生成するデータをストリーミングで受け取り、SQLで分析可能にするためのデータウェアハウスシステムです。前身となるシステムからの置き換えを経て、2021年時点で、数年間の利用実績があるシステムです。

Napaの役割と基本構成

　Napaは、Google社内のさまざまなアプリケーションチームが共有で利用するデータウェアハウスシステムです。アプリケーションがリアルタイムに生成するログデータをストリーミングで保存して、最新のデータをなるべく短時間で分析できるようにすることがその目的です。Napaもまた、その他のGoogleのデータ処理システムと同様に、並列分散処理システムとして設計されていますので、処理に使用するリソースを増やす事で、次の時間を短縮することができます。

(1) 最新のデータが利用可能になるまでの待ち時間
(2) クエリーの応答時間

　しかしながら、使用するリソースを増やせば、そのために必要なリソースのコストも増加します。Napaを利用するそれぞれのプロジェクトチームは、リソースコストとのトレードオフを考えながら、(1)(2)に対する性能要求をカスタマイズできるように設計されています。Napaは、このようなカスタマイズを可能にするために、図1の3つの段階に分けてストリーミングデータを処理します。

fig01

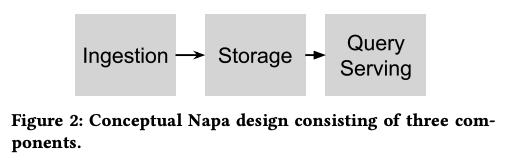

図1 Napaを構成するコンポーネント（論文より抜粋）

　1つ目の「Ingestion」は、まずは、アプリケーションから受け取ったデータを一時的なテーブルに記録します。これは受け取ったデータを失わないように保存することが目的で、高速な書き込みに特化した設計が行われています。2つ目の「Storage」は、保存したデータを検索用のテーブルに書き写します。ここでは、検索に適したデータ形式への変換（インデックスの更新）や、ユーザーが事前に定義した「ビュー」の更新が行われます。最後の「Query Serving」は、検索用のテーブル、もしくは、ビューに保存したデータをSQLで検索するための検索エンジンです。「Storage」と「Query Serving」のそれぞれの処理に割り当てるリソース量を変更することで、(1)(2)の性能を調整することが可能になります。
　また、Napaが管理するテーブルは、冗長化のために複数のデータセンターへのレプリケーションが行われます。Spannerなどのトランザクショナルデータベースでは、このようなレプリケーションは、データの整合性を保つために同期的に行われますが、Napaは、同期処理と非同期処理のハイブリッドな仕組みを採用しています。「Ingestion」によって複数のデータセンターにデータが複製された後、「Storage」以降の処理は、それぞれのデータセンターで並列に非同期で行われます。そして、定期的に処理の進捗状況をチェックして、「どの時刻までのデータが検索可能になっているか」というタイムスタンプの情報を同期的にアップデートします。処理が遅れているレプリカについては、この同期処理のタイミングで、処理が追いつくのを待ち、すべてのレプリカの状態が揃うように調整されます。上記のタイムスタンプを含むメタデータは、Spannerのテーブルに保存されるので、Spannerの機能によって複数のデータセンターにおける整合性が担保されます。

Napaのアーキテクチャー

　図1の3つのコンポーネントの処理をもう少し詳しく表したものが、図2になります。左側の「Control Plane」は、前述のメタデータの更新処理を行う部分で、検索可能なデータの最新時刻の情報（QT: Queryable Timestamp）を検索エンジンに受け渡しています。中央上部にある「Ingestion Framework」が、アプリケーションから受け取ったデータを一時テーブルに保存する部分、そして、その下の「Compaction and View Maintenance」が一時テーブルのデータを検索可能な状態に変換する処理を表します。

fig02

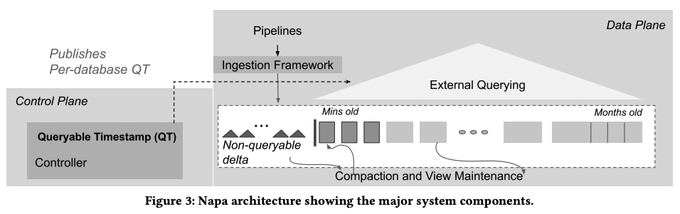

図2 Napaのアーキテクチャー概要（論文より抜粋）

　Napaにデータを送信するクライアントは、「Ingestion Framework」が提供するETLパイプラインを用いて一時テーブルにデータを書き込みます。この部分は、特に大量のデータを高速に書き込めるように設計されており、1秒あたり数十GBのデータを受け取る事が可能です。複数のデータセンターに配置されたレプリカの任意の1つにデータが書き込まれると、その後のレプリケーションとメタデータ（どの時点のデータまでレプリケーションが完了したかなどの情報）の更新は、Napaによって自動的に行われます（図3）。

fig03

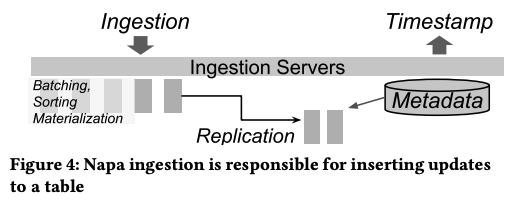

図3 データの書き込みとレプリケーション処理（論文より抜粋）

次回予告

　今回は、2021年に公開された論文「Napa: Powering Scalable Data Warehousing with Robust Query Performance at Google」を元にして、Google社内で利用されている、Napaと呼ばれるデータウェアハウスシステムについて、その役割とアーキテクチャーの概要を説明しました。次回は、受け取ったデータを検索可能な形に変換する、図1の「Storage」部分の詳細を解説します。
