第73回　VPCネットワークを支える仮想ネットワーク基盤：Andromeda（パート1） (中井悦司) 2020年1月

はじめに

　今回からは、2018年に公開された論文「Andromeda: Performance, Isolation, and Velocity at Scale in Cloud Network Virtualization」を元にして、Google Cloud Platform（GCP）のVirtual Private Cloud（VPC）ネットワークを支える仮想ネットワーク基盤を紹介していきます。
　GCPのネットワーク開発チームでは、「Andromeda」と呼ばれるこの仮想ネットワーク基盤を5年以上にわたって開発してきました。今回は、Andromedaの基本的な設計ポリシーを紹介したいと思います。

Andromedaのハイブリッド・アーキテクチャー

　仮想マシンが稼働する物理ホスト上に仮想ネットワークを構成する方法の一つに、OpenFlowに対応したソフトウェアスイッチであるOpen vSwitchを利用した実装があります。Andromedaでは、独自にカスタマイズしたOpen vSwitchを用いて、「Hoverboard Model」と呼ばれる独自のアーキテクチャーを実装しています。これは、ネットワークフローごとに次の3種類のパスを使い分けるというもので、低レイテンシーが要求されるフローは可能な限りFast Pathで処理する一方、重要度の低いフローはHoverboard（外部のソフトウェアスイッチ）に転送することで、物理ホストの負荷を下げるという仕組みになります。

Fast Path：OpenFlowのフローテーブルによって、対向の物理ホストへ直接にパケットを転送（物理ホスト上で専用に予約されたCPUコアによって、Linuxカーネルをバイパスして高速に実行）
Guest VM Coprocessor：CPU時間を必要とする複雑な処理をFast Pathからオフロードして実行（物理ホスト上の専用のスレッドで実行）
Hoverboard：外部のソフトウェアスイッチであるHoverboardにパケットを転送してルーティングを実施

　それぞれの詳細については、次回以降に説明することにして、まずは、このようなアーキテクチャーを採用した背景をまとめておきましょう。

Andromedaの設計ポリシー

　冒頭の論文では、大規模なパブリッククラウドサービスに求められる次のような要求を満たすために、このようなハイブリッド型のアーキテクチャーを採用したと説明しています。

(1) プロジェクトごとに独立した仮想ネットワークを構成。論理的な機能だけではなく、性能面での独立性も確保した上で、ソフトウェアレイヤーのオーバーヘッドをできるだけ低減して、物理サーバーと同等の性能を目指す。

(2) 課金、DoS対策、モニタリング、ファイアウォールなど、ハイレベルな機能をサービスを停止せずに、継続的に追加・拡張していく。

(3) 障害の影響範囲を限定することで、グローバル規模でのネットワーク障害の発生を防止する。

(4) 仮想マシンのライブマイグレーションをサポートする。

(5) コントロールプレーンのスケーラビリティを確保して、仮想ネットワークの構成変更が大量に発生した場合でも、処理時間の遅延を回避する。

　たとえば、(4)に関して言うと、Andromedaでは、グローバルな仮想ネットワークで接続されたクラスター間でのライブマイグレーションを実現しています。あるいは、(5)については、仮想マシンを仮想ネットワークに接続する際に必要となる、仮想ネットワークの構成処理の時間が（Andromedaの導入以前に比べて）中央値で551ミリ秒から184ミリ秒に改善されたというデータが掲載されています。特に99パーセンタイルの値で見ると、以前は3秒以上かかることもあったものが、現在では576ミリ秒におさえられており、性能の変動が少なくなっていることが読み取れます。

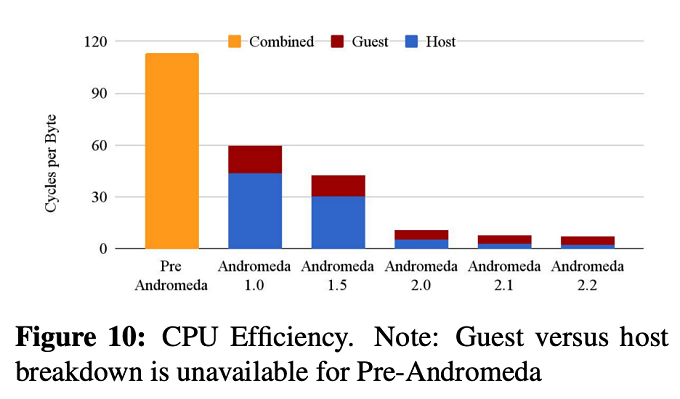

　また、(1)に関しては、パケットの転送処理に必要となるCPU処理時間のデータが掲載されています（図1）。Andromedaは、これまでに数回のアップグレードが行われており、世代が進むにつれて、パケット処理がより効率化されていることがわかります。

fig01

図1　1バイトのパケット処理に必要なCPUサイクル（論文より抜粋）

次回予告

　今回は、2018年に公開された論文「Andromeda: Performance, Isolation, and Velocity at Scale in Cloud Network Virtualization」を元にして、GCPのVPCネットワークを支える仮想ネットワーク基盤であるAndromedaについて、基本的な設計ポリシーを紹介しました。次回からは、今回紹介した3種類のデータパス（Fast Path、Guest VM Coprocessor、Hoverboard）について、より具体的なアーキテクチャーを解説していきます。
